Central Dosadora de Concreto

  Na última segunda-feira, 06/08/18, os alunos do Centro Universitário Senai Cimatec, juntamente com o docente responsável pela matéria Materiais de Construção II, Daniel Mota, realizaram uma visita técnica à IBPC - Pré-moldados de Concreto, através do projeto IBPC Portas Abertas. Onde, além de acompanhar a fabricação de peças pré-moldadas, foi possível entender o processo de Dosagem de Concreto, o qual é o tema da presente postagem.

Central Dosadora de Concreto da IBPC Pré-Moldados:

  Para a realização correta da dosagem e mistura do concreto, a IBPC armazena os materiais em locais separados e adequados para seu posterior uso. O cimento é armazenado em silo (Imagem 1) sob guarda da umidade e de outros agentes externos que possam interferir em suas características, já água e os aditivos possuem reservatórios separados, bem como os agregados,  brita e areia, sendo que estes são separados por suas características, principalmente granulométricas (Imagem 2).

Imagem 1: Silo para armazenamento de Cimento Portland
Fonte: IBPC Pré-Moldados de Concreto

Imagem 2: Estoque de agregados.
(Areia à esquerda e Brita à direita)
Fonte: IBPC Pré-Moldados de Concreto
  Como dito acima, na Imagem 2 é possível visualizar o armazenamento dos agregados, onde, o local, possui, interligado a sua estrutura, um mecanismo que libera os agregados nas quantidades  (massa) solicitadas através de uma máquina (Imagem 3), após a determinação adequada do traço do concreto, até uma esteira móvel localizada logo abaixo deste pavimento (Imagem 4 (1) e 4 (2)). Assim, o material é transportado até os misturadores (Imagem 5), onde o comando inserido no painel da máquina é responsável por despejar nas proporções corretas o cimento:areia:brita:água para a confecção do concreto.

Imagem 3: Painel da maquina gerenciadora da dosagem.
Fonte: IBPC Pré-Moldados de Concreto

Imagem 4 (1): Esteira móvel.
Fonte: IBPC Pré-Moldados de Concreto

Imagem 4 (2): Esteira móvel.
Fonte: IBPC Pré-Moldados de Concreto

Imagem 5: Misturador
Fonte: IBPC Pré-Moldados de Concreto
Por fim, o concreto pronto despejado em compartimentos próprios (Imagem 6 (1) e 6 (2)), postos abaixo dos misturadores, que em seguida estarão disponíveis para a concretagem das peças, ao longo da linha de produção.

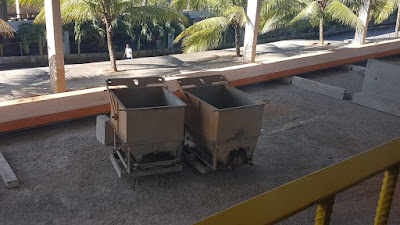

Imagem 6 (1): Compartimento de transporte do concreto.
Fonte: IBPC Pré-Moldados de Concreto

Imagem 6 (2): Compartimento de transporte do concreto.
Fonte: IBPC Pré-Moldados de Concreto
O transporte do concreto, peças metálicas de armadura e outros equipamentos, dentro da linha de fabricação dos pré moldados, é feito através de um gancho móvel, que percorre toda a extensão do local de concretagem e produção das peças, o que se torna algo bem prático e extremamente usual (Imagem 7).

Imagem 7: Guincho de locomoção.
Fonte: IBPC Pré-Moldados de Concreto
No entanto, antes mesmo de completar todo o ciclo de dosagem, a IBPC recolhe amostra dos materiais para que sejam levadas ao seu laboratório próprio (Imagem 8, 9 e 10), no qual são realizados testes no concreto, tanto em estado fresco como com a utilização de corpos de prova (Imagem 11). Para que seja comprovada as especificações solicitadas pelo comprador e a qualidade do material que estará sendo produzido.

Imagem 8: Exterior do Laboratório.
Fonte: IBPC Pré-Moldados de Concreto

Imagem 9: Parte 1 do interior do laboratório.
Fonte: IBPC Pré-Moldados de Concreto

Imagem 10: Parte 2 do interior do laboratório.
Fonte: IBPC Pré-Moldados de Concreto

Imagem 11: Tanque com água para imersão dos corpos de prova.
Fonte: IBPC Pré-Moldados de Concreto
Todos os dados coletados, assim como os resultados dos testes são arquivados (Imagem 12) e uma cópia é enviada junto com as peças de concreto pré moldadas, mantendo sempre o solicitante informado e seguro, tendo consigo a garantia de fabricação gerada pela empresa.

Imagem 12: Arquivos de testes em laboratório
Fonte: IBPC Pré-Moldados de Concreto

Ao final da visita, para fim de comprovação da presença, a equipe tirou uma foto (Imagem 13), na qual esta presente todos os componentes da equipe, sendo da esquerda para direita, Leonardo Sodré, Vinicius Andrade, Lucas Fonseca, Maria Luisa Oliveira, Ariely Santana Oliveira e Thales Tambuque.

Imagem 13: Componentes da equipe presentes na visita.

Escrito por: Ariely Santana Oliveira, Lucas Fonseca, Maria Luisa Oliveira e Thales Tambuque.
Publicado por: Ariely Santana Oliveira.
